문항 ) 수계소화설비 배관의 부식 발생원인과 방지대책에 대해 설명하시오.
답안)
수계소화설비 배관의 부식 발생 원인과 방지 대책
수계소화설비(스프링클러 설비, 옥내소화전 설비 등)에서 배관의 부식은 설비의 신뢰성 저하와 성능 장애를 유발하는 주요 원인입니다.
1. 부식(Corrosion)의 개요
금속이 주위 환경과의 화학적, 전기화학적 반응에 의해 소모되거나 변질되는 현상을 말하며, 수계소화설비에서는 주로 전기화학적 부식이 발생합니다.
2. 부식 발생 주요 원인
수계소화설비 배관의 부식은 크게 물의 성분, 산소, 미생물 및 시공 조건 등 다양한 요인에 의해 복합적으로 발생합니다.
| 분류 | 세부 원인 | 설명 |
| 산소 및 습도 | 산소(O₂) | 물 속에 용존된 산소가 금속 표면과 반응하여 산화철(녹)을 형성하는 주된 부식 원인입니다. (산소 농차 전지 부식) |
| 정체수 | 물이 계속 고여있어 산소 공급이 제한되는 부분(밀폐된 습식 배관)에서 부식이 가속화될 수 있습니다. | |
| 물 성분 | pH 및 알칼리도 | 물의 pH가 낮을수록(산성) 부식이 촉진됩니다. (일반적으로 pH 6 이하에서 위험) |
| 염소 이온(Cl-) | 특히 스테인리스강에 공식(Pitting Corrosion)을 유발하는 주요 원인입니다. | |
| 경도 성분 | Ca2+, Mg2+ 등 경도 성분은 스케일을 형성하여 부식을 간접적으로 유발합니다. | |
| 미생물 | 미생물 부식 (MIC) | 황산염 환원 박테리아(SRB) 등 특정 미생물이 배관 내에서 서식하며 유기물을 분해하고 부식성 물질(H2S)을 생성하여 부식을 가속화합니다. |

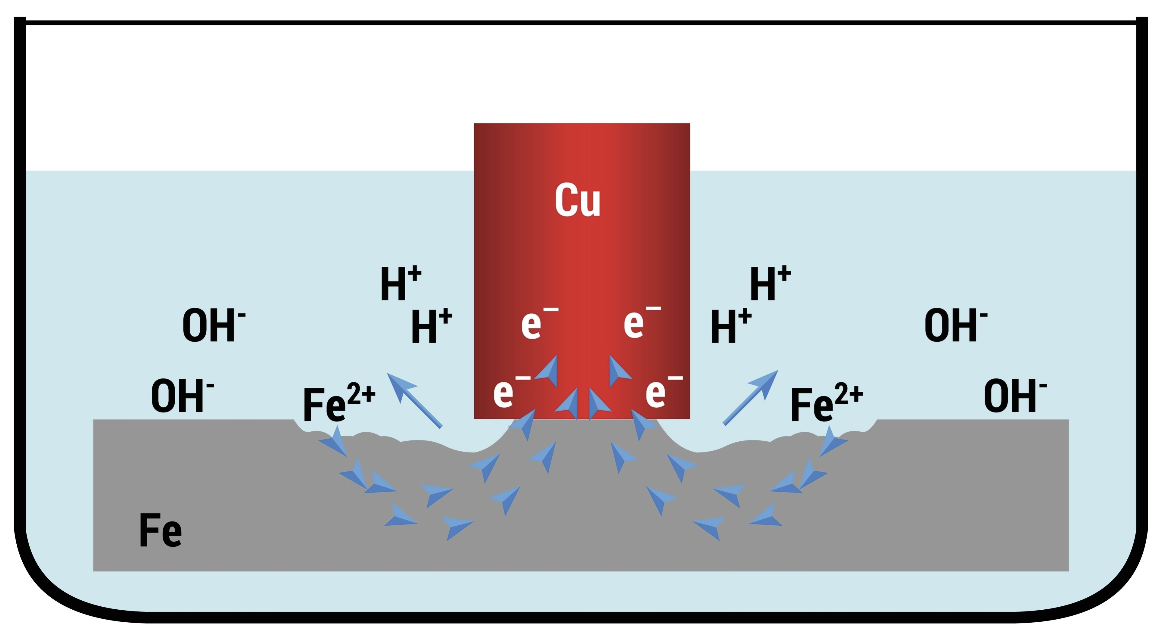

| 배관 재질 및 시공 | 이종 금속 접촉 | 전위차가 큰 두 금속이 접촉할 경우 전위가 낮은 쪽이 희생되어 부식되는 갈바닉 부식이 발생합니다. (예: 강관과 동관의 연결) |
| 용접 불량 및 스케일 | 용접부의 잔류 응력, 산화물, 배관 내부의 이물질이나 스케일이 부식의 국부적인 출발점을 제공합니다. |
3. 부식 방지 대책
부식 방지 대책은 부식 원인에 따라 계통 분리, 환경 제어, 재료 선택 등 다각적인 접근이 필요합니다.
3.1. 환경 제어 및 수질 관리
| 대책 분류 | 세부 방안 | 상세 설명 |
| 산소 제거 | 질소(N₂) 주입 방식 (Dry Pipe/Preaction System) |
배관 내 공기 대신 질소 가스를 주입하여 산소 농도를 최소화하여 부식을 억제합니다. (가장 효과적인 대책) |
| 탈기 장치 (Deaerator) | 펌프 토출 측에 설치하여 물 속의 용존 산소를 제거합니다. | |
| 부식 억제제 주입 | 방청제 (Inhibitor) | 부식 반응을 늦추는 화학 물질을 소화수에 첨가합니다. (예: 인산염계, 아질산염계) |
| 수질 관리 | pH 조정 | 약알칼리성(pH 7.5~9.0)으로 유지하여 금속 표면에 보호 피막 형성을 유도합니다. |
| 정체수 최소화 | 물의 순환을 통해 잔류 염소 및 부식성 물질 농도를 희석합니다. |
3.2. 배관 재질 및 시공 관리
| 대책 분류 | 세부 방안 | 상세 설명 |
| 배관 재질 선정 | 내식성 향상 재질 사용 | 아연도금 강관, 내식성 코팅 강관, 스테인리스 강관(SUS304, SUS316) 등을 사용하여 부식 저항성을 높입니다. |
| 이종 금속 접촉 방지 | 절연 조인트 사용 | 전위차가 큰 금속 연결 부위에는 비전도성 재료(절연체)로 된 조인트를 사용하여 갈바닉 부식을 차단합니다. |
| 시공 품질 확보 | 용접부 처리 | 용접 후 잔류 응력 제거 및 표면 산화물 제거(Pickling/Passivation) 작업을 철저히 합니다. |
| 이물질 제거 | 배관 설치 및 연결 후 플러싱(Flushing)을 통해 내부 스케일, 찌꺼기 등을 완벽하게 제거합니다. |
3.3. 미생물 부식 (MIC) 방지 대책
- 살균제 주입: 미생물의 성장을 억제하는 살균제를 정기적으로 주입합니다.
- 물 교체 및 순환: 정체수를 최소화하고 주기적인 물 교체를 통해 미생물의 영양분 공급을 차단합니다.
4. 수계소화설비별 부식 특성과 대책
| 설비 분류 | 부식 발생 특성 | 추가적인 방지 대책 |
| 습식 (Wet Pipe) | 물이 항상 채워져 있어 산소 농도 전지 부식이 주를 이룸. (국부 부식 발생 가능) | 정체수가 발생하지 않도록 주기적인 물 교체 및 배수를 실시합니다. |
| 건식 (Dry Pipe) | 물이 방수 시에만 채워지므로, 배관 내부에 잔류하는 습기와 공기의 접촉에 의한 부식이 심각합니다. | 작동 후 반드시 배관 내부의 물을 완전히 제거하고, 질소 가스(N₂) 주입을 적극적으로 검토합니다. |
| 준비작동식 (Preaction) | 평상시 공기(또는 질소) 상태이므로 건식과 유사한 부식 특성을 가집니다. | 건식과 동일하게 질소 주입 방식 적용이 가장 효과적입니다. |
5. 결론 및 요약
수계소화설비 배관의 부식은 설비의 신뢰성과 수명에 치명적인 영향을 미칩니다.
이를 방지하기 위해서는 초기 단계에서부터 내식성이 높은 배관 재질을 선정하고, 운용 중에는 질소 주입 시스템이나 방청제 주입 등 적극적인 환경 제어 대책을 병행해야 합니다.
특히, 건식 및 준비작동식 설비에서는 질소 가스 주입 방식이 가장 근본적이고 효과적인 부식 방지 대책으로 인정받고 있습니다.
