가스계 소화설비의 방출방식은 크게 세 가지로 분류할 수 있습니다.
전역 방출 방식 (Total Flooding System)
국소 방출 방식 (Local Application System)
호스릴 방식 (Hose Reel System)
이렇게 세 가지로 분류됩니다.
전역방출방식 (Total Flooding System)

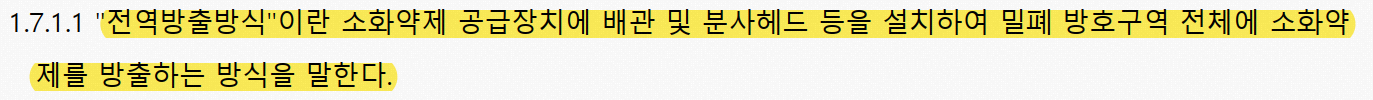

화재안전기술기준에 의거한 "전역방출방식"의 정의는 아래와 같습니다.
각 용어들에 대해 알아보겠습니다.
1. 소화약제 공급장치 : 소화약제 저장용기 + 용기 밸브 + 기동용 가스 용기를 의미합니다.
- 소화약제 저장용기는 가스계 소화약제를 고압으로 저장하는 실린더 입니다.
- 용기 밸브는 저장용기 말단에 부착되어 평상시에는 약제를 봉인하고, 기동 신호를 수신하면 개방되어 약제를 방출합니다.
- 기동용 가스용기는 용기 밸브를 개방하기 위한 압력을 제공하는 별도의 작은 가스 용기입니다. (기동용 가스로는 주로 질소가 사용됩니다.)
2. 배관 : 소화약제 공급장치와 분사헤드를 연결하는 통로입니다.
3. 분사헤드 : 배관의 끝에 설치되어 방출되는 소화약제를 방호구역으로 균일하게 분산시키는 장치입니다.
국소 방출 방식 (Local Application System)
화재안전기술기준에 의거한 "국소방출방식"의 정의는 아래와 같습니다.
각 용어들에 대해선 앞서 알아보았으니, 전역방출방식과 어떤 차이점이 있는지 알아보겠습니다.
국소방출방식은 전역방출방식이 비효율적이거나 불가능한 특정 조건에서 화재를 진압하기 위해 채택됩니다.
어떤 경우에 해당하는지 알아보겠습니다.
1. 방호구역이 개방되어 밀폐가 불가능한 경우
전역 방출 방식은 약제가 누설되지 않도록 방호구역이 완전히 밀폐되어야 한다는 전제 조건이 있습니다.
다만, 공장, 작업장, 야외와 같이 벽이나 천장 없이 개방된 공간의 경우, 공간을 소화 농도로 채우는 것이 불가능합니다.
이러한 경우, 특정 대상물에만 집중적으로 약제를 방사하는 것이 경제적이고 효율적입니다.
2. 방호 대상물이 크고 화재가 특정 지점에 집중될 때
대형 기계 설비의 경우, 화재는 특정 부분(모터, 베어링, 연료 공급부 등)에서 시작될 확률이 높습니다.
따라서, 소화약제를 화재 발생 지점(화원)에 직접 고농도로 분사하여 주변으로 번지는 것을 막고 초기에 빠르게 진압하는 것이 효율적입니다.
이처럼 국소방출방식은 약제를 화재 표면에 직접 분사하기 때문에 질식 효과 & 냉각 효과를 주된 소화 메카니즘으로 채택합니다.
하지만 실제 산업 현장에서 국소방출방식은 신뢰성 확보의 어려움, 설계 및 시공의 복잡성, 경제성 등의 이유로 적용되는 사례가 드뭅니다.
호스릴 방식 (Hose Reel System)
화재안전기준에 의거한 "호스릴방식"의 정의는 아래와 같습니다.
호스릴 방식과 앞선 두 방식의 가장 큰 차이점은 사람이 직접 소화 활동을 수행하는 수동식 소화 방식이라는 점 입니다.
1. 설치 목적 및 적용 장소
- 목적 : 사람이 상주하며 작업하거나, 초기 진화가 가능하다고 판단되는 소규모 화재에 대응하기 위해 설치됩니다. 특히, 가연성 액체나 유증기 등으로 인한 표면 화재에 효과적으로 대응할 수 있습니다.
- 적용 장소
- 인화성 액체를 취급하는 장소 (주차장, 도료 저장소, 실험실 등)
- 전기 설비나 정밀 기기가 있어 물 소화가 부적합한 장소
- 화재를 발견한 작업자가 즉시 대응해야 하는 장소
2. 주요 구성 요소
- 소화약제 저장 용기 : 소화약제를 저장하는 용기로, 주로 실린더 형태입니다.
- 기동 장치 : 사람이 수동으로 레버를 당기거나 버튼을 눌러 소화약제를 방출하도록 밸브를 개방하는 장치입니다.
- 호스릴 : 원형의 소방호스를 원형의 수납 장치에 감아 정리한 것입니다.
- 노즐 : 호스 끝에 부착되어 소화약제를 화점에 효과적으로 방사하는 장치입니다.가스계 소화설비의 방출방식은 크게 세 가지로 분류할 수 있습니다. Google Gemini가 제시한 시각 자료
